Ligne d'extrusion de tuyau de HDPE d'approvisionnement en eau de coextrusion de HDPE de Trois-couche faisant la machine
Nous sommes très professionnels en produisant la chaîne de production de tuyau de HDPE/PE. Elle développée par la société avantageuse pour les deux parties est décrite de la structure unique, niveau élevé d'opération automatique et facile et de résultats continus fiables stables de fabrication.
Caractéristiques de tuyau Machiner :
1- 30m/min de vitesse linéale maximum d'extrusion, consommation de grande capacité et de puissance faible, et extrusion multi réalisée des couches Co avec 1-5 couches.
2 - le buisson de cuivre est usage-plus résistant et empêcher la fuite matérielle qui peut garantir un fonctionnement stable d'extrudeuse.
3 - alimentation matérielle par l'intermédiaire de cannelure en spirale, transmission efficace et peuvent effectivement réduire la contre-pression sur l'extrudeuse.
4 - zone de conception (barrière, cisaillement et de mélange) unique garantit un effet de plastification en uniforme, et peut réduire la pression de la vis qui garantit une capacité de sortie à grande vitesse et stable.
5 - le haut réducteur de transmission de couple a un figuration futé, construction compacte, capacité de chargement à faible bruit et élevée, efficacité élevée de transmission peut assurer l'opération sans problèmes à long terme ;
6 - l'APC (système de ventilation de tuyau) de la tête de matrice en grande partie augmenter la vitesse d'extrusion et diminuer la longueur de refroidissement de la ligne d'extrusion, et améliorer la qualité de la surface intérieure de tuyau ;
7 - le système de commande intelligent de PLC avec l'interface qui respecte humaines font l'opération facilement et commodément ;
8 - coupeur sans puce s'ensuivant surface de coupure plate et douce de tuyau.
Nous avons des actions dans notre usine, vous pouvons venir pour visiter à tout moment.
La chaîne de production entière comprend les sept pièces suivantes :
|
|
|
|
|
|
Boudineuse à vis simple avec le système de alimentation automatique
|
|
|
|
Moule
|
|
|
|
Réservoir de calibrage de vide
|
|
| 4 |
Réservoir de refroidissement par l'eau |
1set |
|
|
|
|
|
|
|
|
|
|
|
|
Le tuyau produit par notre machine a le rigidity&strength modéré, bonne flexibilité, rampe résistance résistante, de stress environnemental de fente et propriété de fonte chaude favorable. Ainsi il est très utilisé dans les domaines de l'approvisionnement en eau, du drainage, de l'approvisionnement en gaz, etc.
| Modèle d'extrudeuse |
Diamètre de tuyau
(millimètre) |
Capacité de production
(kg/h heure) |
Puissance totale
(kw/h) |
| SJ50 |
16~63 |
100~150 |
75 |
| SJ65 |
75~160 |
300~350 |
160 |
| SJ75 |
200~400 |
600~700 |
280 |
| SJ90 |
450~630 |
800~850 |
350 |
| SJ120 |
710~1200 |
1200~1300 |
700 |
| SJ150 |
1200~2000 |
1400~1500 |
1000 |
Images de détails

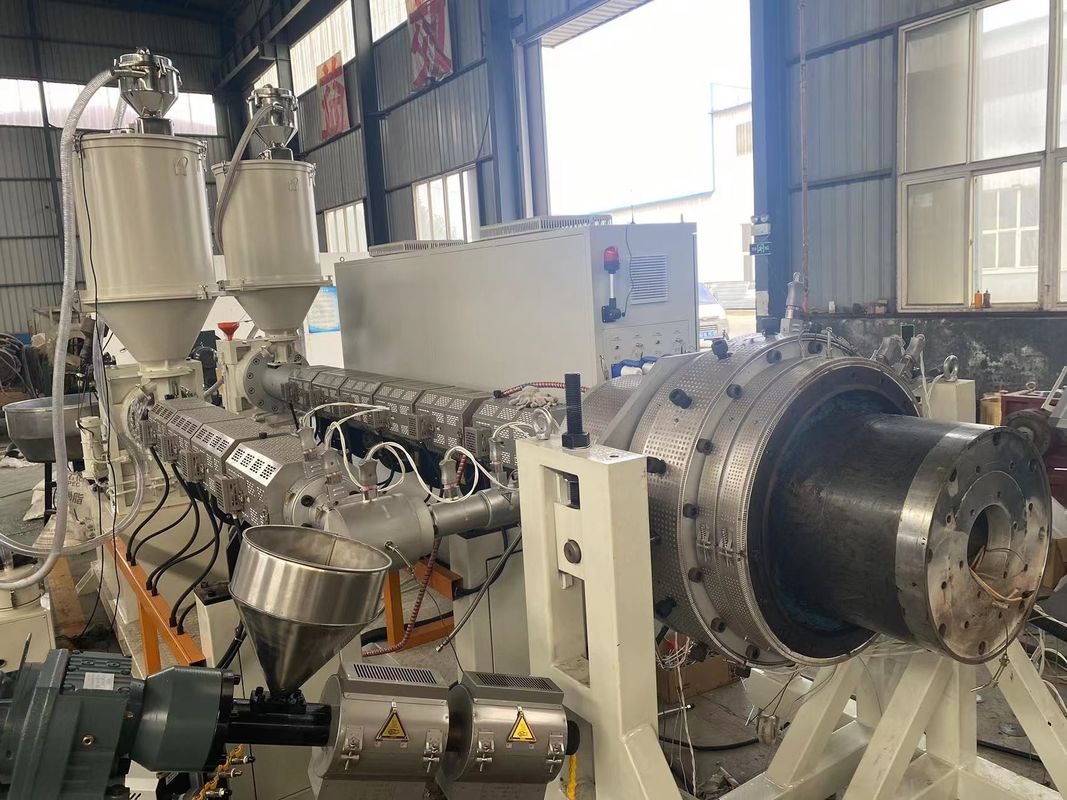

boudineuse à vis 1.Single avec le système de alimentation automatique :
Selon les conditions de différents diamètres, de différentes épaisseurs de paroi et de sortie différente des tuyaux,
nous avons beaucoup de modèles des boudineuses à vis simples spéciales à choisir de. Il adopte une vis particulièrement conçue
structure, qui peut également chauffer, plastifier des granules de PE et expulser tuyaux.
(1) marque de moteur : Siemens
(2) marque d'inverseur : Delta
(3) marque de contacteur : Siemens
(4) marque de relais : Omron
(5) matériel de la vis et du baril : 38CrMoAlA.
(6) méthode de chauffage : Chauffage de fonte d'aluminium en céramique ou
Le moule est fait d'acier allié de haute qualité, le canal d'écoulement interne est chrome plaqué et fortement poli,
ce qui est résistant à l'usure et anticorrosion ; Avec la douille de classement par taille spéciale, la vitesse de production de produit
est la taille et la surface du tuyau est bonne.
(1) matériel : 40GR
(2) taille : Adapté aux besoins du client

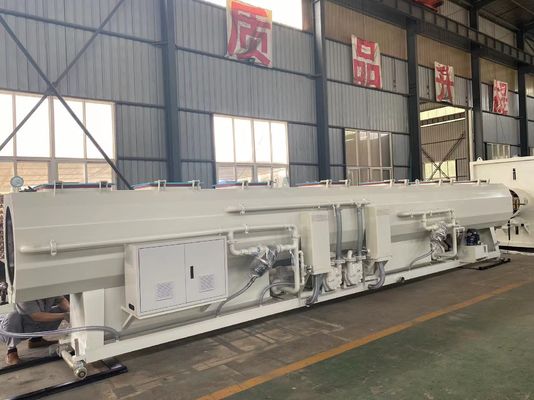

3.Calibrating et réservoir de refroidissement :
Le réservoir de calibrage et de refroidissement peut calibrer et refroidir le tuyau du moule.
(1) puissance de pompe à vide : 4 kilowatts
(2) matériel d'acier inoxydable : 1Cr18NiTi
(3) diamètre de réservoir : Adapté aux besoins du client
(4) longueur de réservoir : 6 m
réservoir 4.Water de refroidissement
(1) puissance de pompe à eau : 2,2 kw*2
(2) pulvérisent le refroidissement : Bec d'ABS ; Tuyau d'acier inoxydable
(3) méthode : Pulvérisation Enforced
(4) longueur de réservoir : 6 m
La machine de transport- peut transporter le tuyau à la découpeuse.
(1) transport de la puissance : 1,5 kilowatts
(2) fixage du style : Fixage pneumatique
(3) transducteur : Transducteur de Siemens
(4) transport du type de voie : Bloc en plastique
(5) longueur de fixage efficace 1800 millimètres
machine 6.Cutting :
La découpeuse spéciale pour le tuyau adopte le dispositif de serrage rotatoire, convient pour différents diamètres de tuyau,
évite le problème du dispositif de serrage fréquemment changeant.
(1) coupure de la puissance de moteur : 1,5 kilowatts
(2) coupure de la portée : Adapté aux besoins du client
(3) moyens de contrôle : Contrôle pneumatique
Il est employé pour tenir des tuyaux et peut décharger des tuyaux automatiquement.
(1) longueur : 6000 millimètres
(2) matériel : Acier inoxydable
(3) déchargement de la méthode : Déchargement pneumatique
Nos avantages
- Toujours nouvelle technologie de hausse
Nous sommes sans interruption à faire le développement sur la nouvelle technologie et à nouveau concevoir toujours. ceci garder notre position de niveau technolgy de machine devant du niveau du monde.
Nous focalisons la qualité de machine, économie d'énergie, actionnant l'entretien facile et commode.
- Nous considérons la demande différente des différents acheteurs, essayons notre meilleur pour se réunir votre pour satisfaire !
Multi-fonctions
Notre machine peut faire le fil d'acier passant le tuyau sur la ligne en produisant le tuyau.
Notre machine peut faire le câble électrique des morceaux 1-9 passant le tuyau en produisant le tuyau.
Notre machine peut faire le tuyau en plastique passant le tuyau sur la ligne en produisant le tuyau
Nous avons également un type machine de vide, qui peut faire le tuyau spécial de forme, et la production de grande vitesse.
- Machine forte utilisant la longue durée
Notre poids total de machine est plus haut que l'autre fabricant 30%, parce que nous employons le matériel très fort.
Nos pièces électriques de marque célèbre de haute qualité d'utilisation de machine comme SIEMENS, OMRON, ABB
Nous les machines avantageuses pour les deux parties pouvons fournir les machines importantes comme au-dessous de 10items :
1, unité de mixage (verticale, ou horizontal), poudre à grande vitesse de PVC de mixer~~~for ;
2, boudineuse à vis simple ;
3, boudineuse à vis jumelle conique ;
4, 2layer ; 3 couches ; 4 ligne de coextrusion de tuyau de la couche PPR ; PPR, PE, HDPE, chaîne de production de tuyau de PERT ;
5, ligne ondulée d'extrusion de tuyau (ondulé à mur unique ; Double mur ondulé) ;
6, ligne de coextrusion de tuyau de PVC de 3 couches ; Chaîne de production de tuyau de PVC ;
7, chaîne de production de tuyau de cavité de PVC 2 ;
8, chaîne de production de tuyau de cavité de PVC 4 ;
9, machine belling de tuyau ;
10, ligne de granulation (PE, pp, PVC)
Les machines avantageuses pour les deux parties Cie., Ltd de Qingdao sont un nouveau type d'entreprise de pointe se spécialisant dans la R&D et la production de la machine d'extrusion. Les produits principaux de la société -- chaîne de production complète d'extrusion en plastique de tuyau.
Notre technologie de production de machine ondulée de tuyau mur simple/double, de machine en spirale de tuyau de carbone et de machine solide de tuyau de mur a toujours été en principale position dans l'industrie.
Si vous avez besoin de l'équipement en plastique d'extrusion, sentez-vous svp libre pour me contacter !
