Ligne ondulée à mur unique d'extrusion de tuyau du diamètre 12-50mm faisant la machine

Ligne ondulée à mur unique d'extrusion de tuyau du diamètre 12-50mm faisant la machine

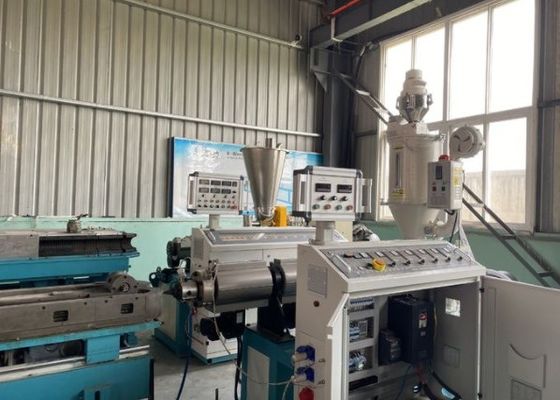

La ligne ondulée à mur unique d'extrusion de tuyau du diamètre 12-50mm faisant la machine développée par nous est décrite de la structure unique, niveau élevé d'opération automatique et facile et de représentation continue fiable stable de fabrication.

1. Extrudeuse monovis ou de jumeau-extrudeuse (avec la machine de alimentation automatique)

Selon les conditions de différents diamètres et de sortie différente des tuyaux, nous avons beaucoup de modèles de la vis simple spéciale

extrudeuses à choisir de. Il adopte une structure particulièrement conçue de vis, qui peut également chauffer, plastifier la matière première et

expulsent les tuyaux.

(1) moteur : Marque de Siemens

(2) inverseur : Marque d'ABB

(3) contacteur : Marque de Siemens

(4) contrôleur de température : Marque d'Omron

(5) PLC : Marque de Siemens

(6) méthode de chauffage : Chauffage de fonte d'aluminium

(7) matériel de la vis et du baril : 38CrMoAlA.

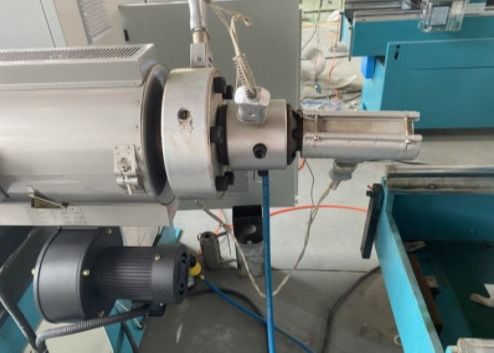

2. Moule

Le moule est fait d'acier allié de haute qualité, le canal d'écoulement interne est un chrome plaqué et fortement poli, qui est résistant à l'usure et anticorrosion ; Avec la douille de classement par taille spéciale, la vitesse de production de produit est taille et la surface de

le tuyau est bon.

(1) matériel de moulage par extrusion : 40Cr.

(2) matériel de moule de calibrage : Étain portable ZQSn5-2-5 en bronze.

(3) taille : Adapté aux besoins du client

3. Machine de formation ondulée

Le dispositif ondulé de formig peut calibrer et refroidir le tuyau du moule.

(1) structure horizontale.

(2) le matériel de voie de guide est 40Cr.

(3) le matériau du siège de bloc est 40Cr, nitrided.

(4) moteur à courant alternatif : 2.2KW X 1 ensemble.

(5) des blocs est refroidis par la fan de refroidissement à l'air.

4. Machine de transport-

La machine de transport- peut transporter le tuyau.

(1) méthode de transport- : Par des ceintures et des voies de chenilles.

(2) vitesse de transport- : 1-20 m/min.

(3) adoptent l'inverseur d'ABB.

(4) pressurage de la méthode : Pressing pneumatique.

(5) longueur de fixage efficace : 1200-2800mm.

5. Découpeuse

(1) type : Découpeuse de couteau et découpeuse planétaire.

(2) coupure de la puissance : 2.2/3/4/6.9kw

(3) système de contrôle de PLC, utilisant le compteur de mètre ou le commutateur de capteur pour l'arrangement de la longueur désirée.

6. Éolienne

Il emploie le compte de mètre et l'unité d'arrangement sensibles et précis de code.

Moteur de couple : 4-6N/M ou personnalisable.

Ligne ondulée à mur unique d'extrusion de tuyau du diamètre 12-50mm faisant des domaines d'application de machine :

Utilisé pour la protection de fil aux chemins de fer, aux moteurs, au technicien de système du trafic, machineries de climatiseurs aux divers, aux centrales, aux industries chimiques, au système de distribution d'énergie, aux navires, aux manoirs, aux bâtiments d'usine aussi bien qu'aux emplacements exposés de l'extérieur.

Ligne ondulée à mur unique d'extrusion de tuyau du diamètre 12-50mm faisant l'utilisation de machine :

Fils/câbles et fourniture de l'isolation, imperméabilisation protectrice aussi bien que belles perspectives du câblage.
